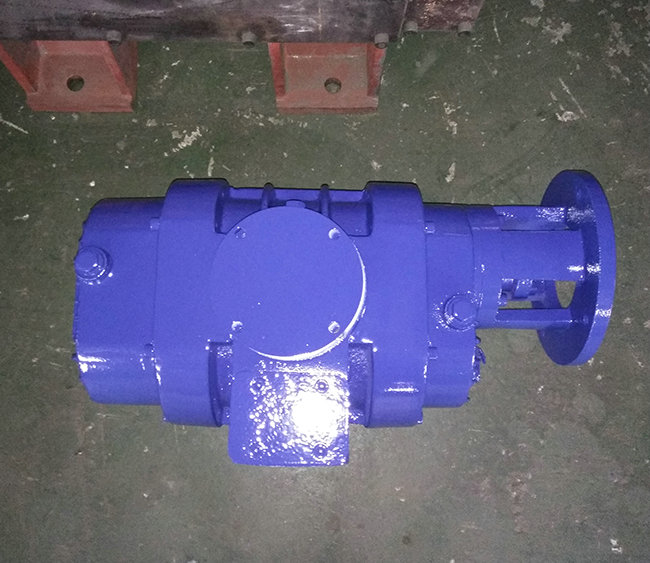

ZJ系列羅茨泵的結構原理:
帶有旁通閥,它是羅茨真空泵的派生產品。抽氣原理同羅茨真空泵一樣,也是利用一對8型轉子在泵殼中保持一定的間隙,作等速反向而產生吸氣和排氣作用的。所不同的ZJP系列羅茨真空泵的進排氣口連通,在通道上垂直地裝置著一個自重閥。其作用是當進口和排氣口的壓力差與閥的有效作用面積的乘積超過閥頭的自重時,閥頭就自動頂開。這個數值是設計的泵可靠運轉的最高壓力差值。因此這種閥實際上就是一種過載自動保護閥。
一般不能單獨使用,需要與水環泵、往復泵、旋片泵、干泵組成真空機組,實現高真空、大抽速。羅茨泵特別適用于真空10~2000pa、抽速70~5000L/S的真空系統。
設計制造的 ZJ系列多級羅茨泵具有以下特點:體積小,占地少。極限真空高。功耗低。特有的排氣結構, 使排氣更加順暢,泵運行更加平穩。
如何調節真空度?
1、在調節真空度之前,首先要明白,抽真空原理是利用水射將容器里的空氣帶走,從而形成一定的真空度。
2、如果容器密封性不好,需要持續的抽真空,開小水射閥能降低真空度,或者加一路旁路,從而調節真空度;
3、如果泵一直開著,容器密封性很好的情況下,需要合適的真空度可以參照一條進行調節。
4、如果容器密封性很好,完全可以達到需要的真空度之后就撤下來。
如何清洗污垢?
傳統的清洗方式如機械方法(刮、刷)、高壓水、都可以對水環泵進行清洗,但是在具體的清洗過程中要注意很多方面。用少量稀硫酸分數次酸蝕壺中的水垢,使壺垢消蝕完畢后再用清水沖凈余酸即可。采用酸洗時量要少、濃度要?。?0%左右即可);還要注意安全,防止酸觸及人體與衣物和腐蝕水壺。
結構:
1、是由一個單頭轉子和一個雙頭定子組成,在兩件之間形成一個個密閉的空腔,當水環泵轉子在定子內轉動時,這些空腔沿軸向由吸入端向排出端方向運動,密封腔在排出端消失。
2、在吸入端形成新的密封腔,其中被吸入的液體也隨著運動由吸入端被推擠到排出端。之后這些封閉腔隨轉子旋轉,從泵入口向出口方向移動,并將液體由進口端推向出口端,排入到管線,舉升到地面。
檢修項目:
1、軸套上出現泄漏現象,填料壓蓋難以調整,應該補充填料,但一次只允許補充兩個填料,必要時可更換全部填料,并清洗填料函。
2、檢查閥板是否有變形現象、裂紋等,如果有,應及時更換。
3、軸承:滾動是否靈活,有無噪音,如不靈活、有噪音或表面有銹蝕等缺陷,需要更換。
4、軸套:檢查有無擦傷,磨損是否嚴重。
5、分配器:如果分配器和葉輪側的正面上出現傷痕,平面應重新車圓。
淄博銳達真空技術有限公司
聯系人:王經理 13964486717
電話:0533-3818288
傳真:0533-2786852
郵箱:ruidazhenkong@163.com
地址:山東省淄博市科技工業園南支一路16號
羅茨真空泵是指泵內裝有兩個相反方向同步旋轉的葉形轉子,轉子間、轉子與泵殼內壁間有細小間隙而互不接觸的一種變?nèi)菡婵毡谩涌?,耗功少,運轉維護費用低。通常壓縮比很低。
